Лампа для чтения книг установлена на книгу.При чтении книг рекомендуется включать общий свет или настольную лампу, достаточной яркости и площади освещения, чтобы глаза не напрягались и не уставали. В случаях, когда нет возможности обеспечить качественное освещение, для эпизодического чтения существуют лампы для чтения книг. Они компактны, мобильны, работают от батареек, а светодиодный источник света позволяет долго не менять элементы питания. Об одной такой лампе и о том, как с минимальными затратами ее можно улучшить пойдет речь ниже.



Лампа для чтения книг в сложенном виде. Светодиод выключается автоматически.
Лампа в сложенном виде. Светодиод выключается автоматически.

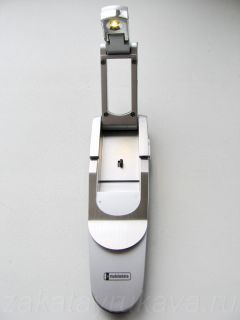

Лампа для чтения книг в открытом виде. Светодиод автоматически включается.
Лампа в открытом виде. Светодиод автоматически включается.

Отсек с батарейками (3 x LR44) лампы для чтения книг.
Отсек с тремя батарейками типа LR44.



Лампа MobileData ML-170, представленная на фото, имеет небольшие габариты в сложенном виде, крепится к  листам книги с помощью пружинной пластины. При нажатии на боковую клавишу, лампа раскрывается и автоматически загорается светодиод, питание которому обеспечивают три батарейки типа L1154. В целом, удачная конструкция за небольшие деньги. Но есть один недостаток – светодиод имеет узкий угол направленности, оценочно, около 30 градусов. При таком небольшом угле, даже на странице книги небольшого формата образуется яркое пятно по центру, а большая часть содержания остается плохо освещенной. Идея доработки проста - заменить светодиод на аналогичный с большим углом рассеивания света. Подойдет обычный маломощный белый светодиод (с током потребления около 20 мА), диаметром 5 мм, углом рассеивания 120-160 градусов. Вскрываем часть корпуса лампы, где находится светодиод (откручиваем несколько саморезов, понадобятся маленькие крестовые отвертки). Отпаиваем от проводов штатный светодиод. По примеру штатного светодиода загибаем и укорачиваем выводы нового светодиода. Полярность подключения можно определить по ключу на корпусе светодиода или экспериментальным путем: не горит – меняем полярность на противоположную. В результате доработки мы получим более равномерное (широкое) освещение книжных страниц.

Вскрываем часть корпуса лампы для чтения книг, меняем светодиод.Вскрываем часть корпуса лампы для чтения книг, меняем светодиод.
Вскрываем часть корпуса, меняем светодиод. Показан родной светодиод с узким углом рассеивания света (характерная вытянутая форма корпуса).



Светодиод с углом рассеивания 30 градусов. Сбоку светодиода минимум света.Светодиод с углом рассеивания 120 градусов.
Светодиод с углом рассеивания 30 градусов. Сбоку минимум света (фото слева).
Светодиод с углом рассеивания 120 градусов (фото справа).

Лампа для чтения книг (после доработки).
Лампа для чтения книг после доработки.



Следует сказать о том, что увеличивая угол распространения света светодиода, мы тем самым снижаем яркость в конкретной точке плоскости освещения (при всех прочих равных условиях). Даже не смотря на визуально небольшую потерю в яркости, из-за более равномерного освещения читать книгу с лампой стало комфортнее.



Ремонт лампы для чтения книг.

Через полгода умеренной эксплуатации лампы, от постоянных изгибов сломался один из двух токонесущих проводов внутри корпуса, светодиод не включался. Этого следовало ожидать, так как радиусы изгибов проводов вблизи шарниров (поворотных механизмов лампы) очень малы и не соответствовали типу примененного провода. Родные провода – это обычные, дешевые монтажные провода, используемые для стационарной укладки в аппаратуре низкого класса исполнения. После вскрытия корпуса и локализации неисправности (разрыв провода был обнаружен возле шарнира с круглой контактной площадкой, являющейся одновременно выключателем светодиода), было принято решение заменить всю проводку лампы. Нужно было найти новый многопроволочный провод, обладающий высокой гибкостью, стойкостью на излом и малую толщину. Решение было найдено быстро. Всем этим требованиям в полной мере удовлетворил провод (кабель) от оригинальной проводной гарнитуры телефона Nokia, которую не планировалось использовать по прямому назначению. При укладке проводов внутри лампы в особо узких местах, внешнюю изоляцию пришлось частично снять (это несущественно ухудшило качество провода). Можно с уверенностью сказать, после установки такого качественного провода, подобная неисправность лампы для чтения книг не повторится.

Проводная гарнитура Nokia.Провод (кабель) от гарнитуры Nokia.
Проводная гарнитура Nokia (фото слева).
Кусок провода от гарнитуры Nokia (фото справа).

Лампа для чтения книг. Вскрытие корпуса для замены проводки.Лампа для чтения книг. Вскрытие корпуса для замены проводки.
Лампа для чтения книг. Вскрытие корпуса для замены проводки.Лампа для чтения книг. Вскрытие корпуса для замены проводки.
Вскрытие корпуса лампы c полным демонтажем составных частей.
Виден родной провод.

Последовательная сборка лампы для чтения книг с новой проводкой.Последовательная сборка лампы для чтения книг с новой проводкой.
Последовательная сборка лампы для чтения книг с новой проводкой.Последовательная сборка лампы для чтения книг с новой проводкой.
Последовательная сборка лампы для чтения книг с новой проводкой.Последовательная сборка лампы для чтения книг с новой проводкой.
Последовательная сборка лампы с замененным проводом.

Лампа для чтения книг снова работает.
Лампа для чтения книг отремонтирована.
