УЗМ-51М в квартирном электрощите.Подключив вольтметр к розетке бытовой электросети, можно увидеть, что напряжение в ней нестабильно и редко равняется 230 (по старым нормам 220) вольтам, а либо чуть больше, либо чуть меньше этого значения. Согласно ГОСТам это «чуть» выражается как +/-10% от номинала. Соответственно, нормой может считаться только то напряжение, значение которого в любой момент времени находится внутри диапазона 207 … 253 вольт.





В реальности же, напряжение в сети может меняться в недопустимых нормами пределах - происходят скачки напряжения. Наиболее вероятными последствиями этих скачков могут быть неверная работа или выход из строя дорогостоящей бытовой техники, подключенной к сети. Привлечь к ответственности энергоснабжающую компанию, добиться от неё компенсации за испорченное оборудование бывает очень непросто, так как факт кратковременного наличия «некачественного» напряжения в розетке труднодоказуем.

Для защиты электросетей всего дома, квартиры или отдельных линий питания от подачи в них недопустимого напряжения, существуют специальные устройства защиты, например, такое как устройство защиты многофункциональное УЗМ-51М российского предприятия «Меандр». Устройство включается в разрыв цепи питания и, в случае возникновения аварийной ситуации (недопустимого повышения либо понижения напряжения), способно быстро разорвать цепь за время от 20 мс, до того как выйдет из строя включенное в сеть оборудование.

График работы УЗМ-51М.

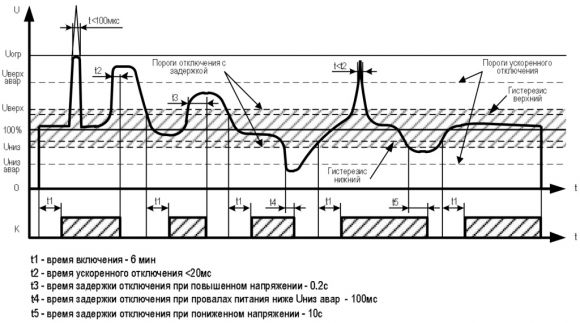

График зависимости величины напряжения от времени срабатывания защиты и повторного включения УЗМ-51М.
Ось К - состояние контактов реле. Uверх и Uниз - задаваемые переключателями границы напряжения. Uверх.авар, Uниз.авар - фиксированные значения напряжения ускоренного отключения. Uогр - ограничение напряжения варистором.



Лицевая панель УЗМ-51М.
Лицевая панель УЗМ-51М.

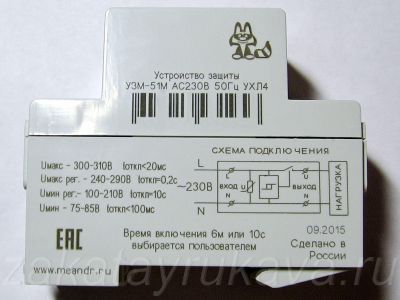

УЗМ-51М сбоку.
Вид сбоку.

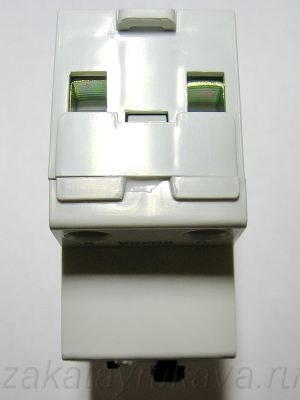

Подсоединительные клеммы УЗМ-51М.
Вид с торца на клеммы.



Внешне УЗМ-51М имеет модульное исполнение с шириной корпуса 35 мм (как у обычного двухполюсного автомата), устанавливается на стандартную DIN-рейку. На верхнем торце устройства находятся две входные клеммы – фаза (L) и ноль (N), на нижнем соответствующие им выходные. На лицевой панели устройства расположены два вращающихся переключателя, задающие нижний и верхний значения напряжения в вольтах, индицирующие двухцветные светодиоды и кнопка «тест», по совместительству применяющаяся для установки времени (10 секунд или 6 минут) повторного включения после срабатывания защиты.

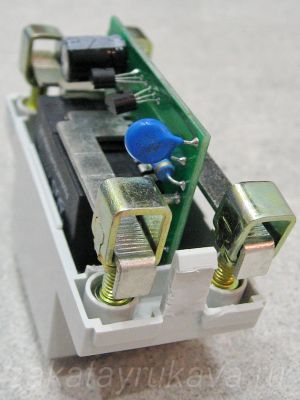

УЗМ-51М с вскрытым корпусом.
Крышка корпуса демонтирована. Визуально, в надёжности клемм и токопроводящих стальных шин нет сомнений.



Внутри УЗМ-51М находится мощное электромагнитное реле с токовой маркировкой «80 А». Ввиду того, что само УЗМ-51М рассчитано на ток 63А, реле явно выбрано с запасом. К небольшому сожалению, реле имеет одну пару силовых контактов и разрывает только фазный провод; нулевой провод (точнее, шина) проходит насквозь неразрывно. Контролем напряжения в режиме реального времени и управлением реле занимается небольшой шестивыводной микроконтроллер PIC12F683. Рабочие напряжения всех элементов и сама схема рассчитаны на возможное долговременное питание устройства от 440 В. Большинство элементов на плате в SMD-исполнении. Качество изготовление не вызывает нареканий и вопросов по размещению элементов, всё логично, и вполне верится в реальность заявленного срока службы устройства 10 лет в режиме круглосуточной его работы.

УЗМ-51М разобрано.

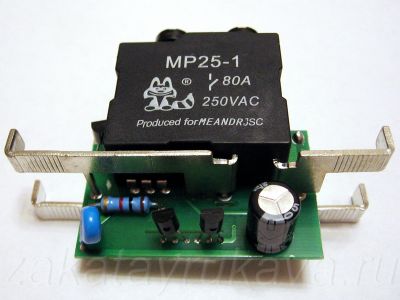

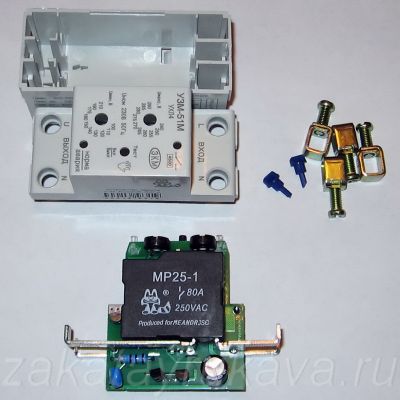

УЗМ-51М внутри.  Вся электронная начинка выполнена на единой плате. Самый массивный элемент - силовой реле MP25-1.

Внутренняя плата УЗМ-51М.
Плата крупно. Видна часть элементов блока питания микроконтроллера.

Внутренняя плата УЗМ-51М. Вид со стороны варистора.

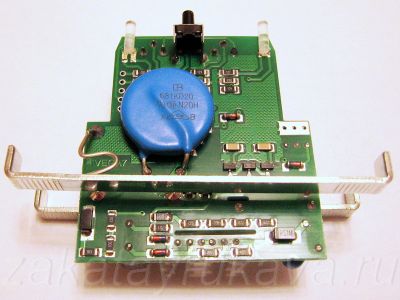

С обратной стороны платы нельзя не заметить большой варистор 681kd20, предназначенный для дополнительной защиты от короткоимпульсных перенапряжений.

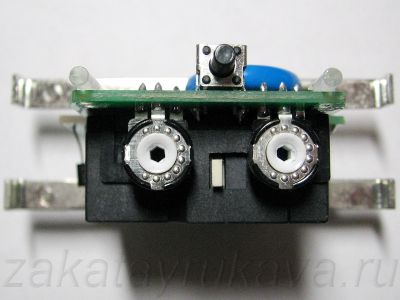

Внутренняя плата УЗМ-51М. Вид на поворотные переключатели.
Вид на поворотные переключатели без установленных ручек.

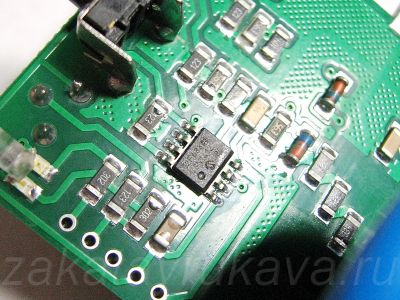

Внутренняя плата УЗМ-51М. Микроконтроллер PIC12F683.
Микроконтроллер PIC12F683 находится под варистором.



Схема подключения УЗМ-51М. Вариант 1.
Схема подключения УЗМ-51М. Вариант 1.
П
рохождение нулевого провода нагрузки через устройство защиты (аналогично подключению двухполюсного автоматического выключателя).



Схема подключения УЗМ-51М. Вариант 2.
Схема подключения УЗМ-51М. Вариант 2.
Н
улевой провод нагрузки подключается до ввода нуля в устройство защиты.



Самым распространенным местом установки таких устройств защиты является ввод электропитания в квартиру или частный дом, когда не требуется постоянная стабилизация напряжения, но необходима защита от возможный аварийных ситуаций.

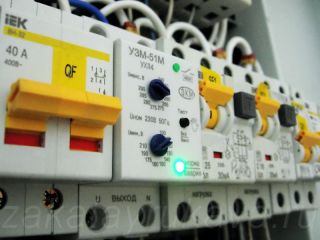

УЗМ-51М в квартирном электрощите.

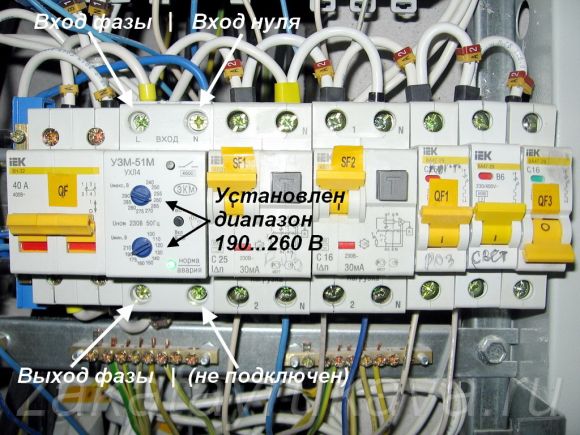

Пример установки УЗМ-51М в квартирный электрощит. Подключение по варианту 2 (нуль нагрузки не проходит сквозь устройство защиты).
