Сабвуфер SVEN HA680W.Ремонт динамической головки (динамика) – трудоемкий процесс, особенно, если он связан с необходимостью в перемотке катушки электромагнитной системы, так как эта операция требует практически полной разборки динамика с извлечением его диффузора. Подобный сложный ремонт целесообразно выполнять при достаточно высокой цене на новую динамическую головку, наличии необходимых инструментов и материалов, а так же начальных познаний в области электроники.

В статье рассмотрен относительно простой случай восстановления катушки динамика: без необходимости изготовления новой основы для катушки (алюминиевая основа хорошо сохранилась); по причине немалой мощности динамика, применяется эмальпровод внушительного сечения, который легко укладывать.



Для перемотки катушки динамика нам понадобятся следующие основные инструменты и средства:

  1. Цилиндрическая, цельнометаллическая оправка (болванка), для установки внутрь каркаса катушки в процессе намотки.
  2. Клей «БФ-2». Клей «Момент». Ацетон. Этиловый спирт.
  3. Эмалированный провод (эмальпровод) определенной длины и сечения, для изготовления новой обмотки катушки.
  4. Намоточный станочек.
  5. Штангенциркуль.
  6. Электропаяльник.

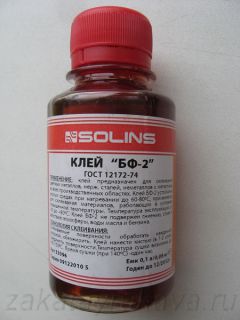

Флакон с клеем БФ-2.
Флакон 100 мл с клеем БФ-2.
На одну перемотку катушки расходуется не более 10 мл.

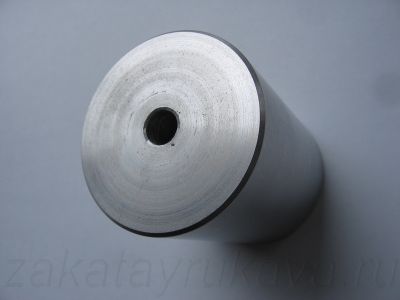

Алюминиевая оправка.
Алюминиевая (неразрезная) оправка.
Внешний диаметр составляет 49,5 +/-0,05 мм. Диаметр внутреннего отверстия равен 8 мм. Длина - около 60 мм.

Катушка ИЭК КУ 09-18 (24В).Катушка ИЭК КУ 09-18 (24В).
Катушка ИЭК КУ 09-18 (24В) как источник намоточного провода.
Перед намоткой, провод необходимо хорошенько распрямить и перемотать на другую накопительную катушку, имеющую круглую форму.



Разборка динамика.

Большинство динамических головок не предназначено для их разборки и является как бы одноразовыми (неразборными, малопригодными к ремонту) компонентами акустических систем. На практике, удачно разобрать динамик типовой конструкции и собрать его заново удается часто. Основная задача заключается в размягчении клея, с помощью которого скрепляется множество составных частей динамика, и отделении их друг от друга без травмирования и деформации.

Устройство динамика.
Устройство динамика.

Крепежные винты динамика имеют шестигранный шлиц.Сабвуфер SVEN HA680W без динамика.
Крепежные винты динамика имеют шестигранный шлиц (фото слева).
Сабвуфер без динамика (фото справа).

Динамик сабвуфера SVEN HA680W (до ремонта). Вид на диффузор.Динамик сабвуфера SVEN HA680W (до ремонта). Вид сбоку.
Динамик сабвуфера (до ремонта).

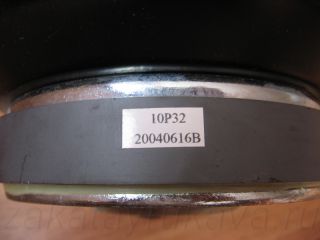

Маркировка динамика "10P32 20040616B".
На динамике присутствует маркировка "10P32", наверное, указывающая на диаметр 10 дюймов и сопротивление 3,2 Ома.



Последовательность операций следующая.

Во-первых, отпаиваем гибкие плетеные проводники (тоководы) от панельки на корзине динамика.

Во-вторых, снимаем пылезащитный колпачок. Для этого, пропитываем клеевой шов ацетоном (например, шприцом с иголкой), кончиком ножа отделяем колпачок от диффузора. По результатам данной операции следует сделать вывод о качестве размягчении клея ацетоном, и необходимости в применении какого-либо другого растворителя.

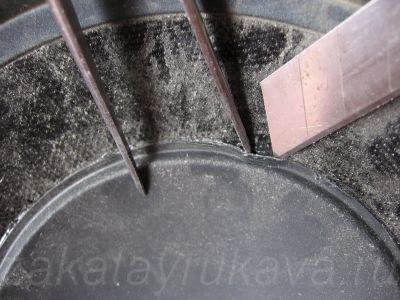

Снятие пылезащитного колпачка с динамика.
Снятие пылезащитного колпачка с динамика.Снятие пылезащитного колпачка с динамика.
Снятие пылезащитного колпачка.



В-третьих, отсоединяем верхний подвес диффузора от корзины, пропитав клеевой шов растворителем. В случае ремонта сабвуферного динамика, имеющий прочный резиновый подвес, задача существенно упрощается.

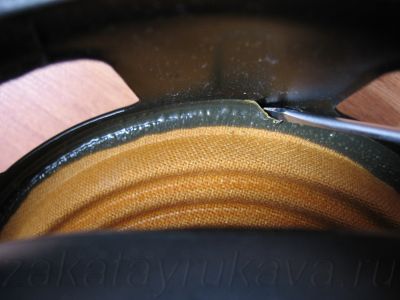

Отсоединение верхнего подвеса диффузора от корзины динамика.
Отсоединение верхнего подвеса диффузора от корзины динамика.



В-четвертых, очень аккуратно отделяем центрирующую шайбу нижнего подвеса диффузора от корзины динамика. Для этого, обильно пропитываем клеевой шов растворителем, ждем несколько минут, и неспешно, с помощью небольшой плоской отвертки, отделаем шайбу от корзины.

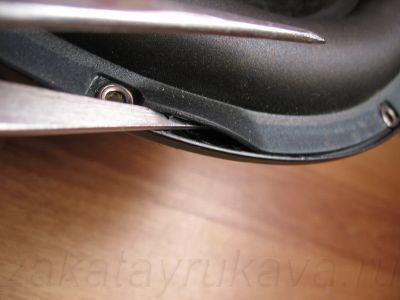

Отсоединение центрирующей шайбы (нижнего подвеса диффузора) от корзины динамика.
Отсоединение центрирующей шайбы (нижнего подвеса диффузора) от корзины динамика.



Теперь диффузор должен свободно извлечься из корзины. Отклеивать центрирующую шайбу от диффузора нет необходимости.

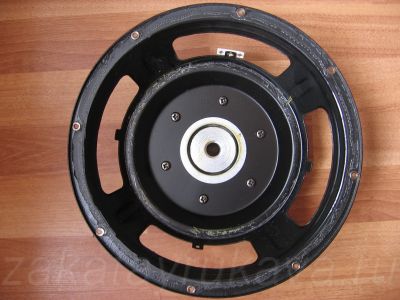

Динамик без диффузора.
Динамик без диффузора.

Маркировка диффузора "YC-246A".
Диффузор имеет маркировку "YC-246A".



Оцениваем состояние электромагнитной системы динамика: катушки, постоянного магнита. В нашем случае, родная катушка SVEN-овского динамика, намотанная медным эмальпроводом круглого сечения, имела плачевный вид: почерневшая от чрезмерного нагрева эмаль, несколько отклеившихся крайних витков, катушка легко разматывается (клей полностью выгорел). Вероятнее всего, это явилось следствием выхода из строя усилителя мощности сабвуфера. Вывод очевиден – необходима полная замена провода катушки.

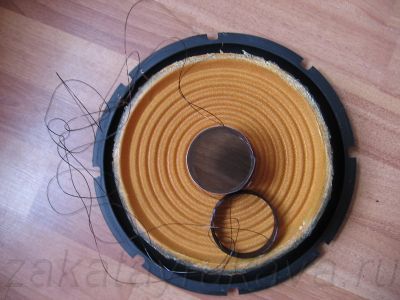

Состояние звуковой катушки динамика сабвуфера SVEN HA680W (до ремонта).
Состояние звуковой катушки динамика сабвуфера SVEN HA680W (до ремонта).Состояние звуковой катушки динамика сабвуфера SVEN HA680W (до ремонта).
Состояние старой звуковой катушки. Алюминиевый каркас не пострадал.



Выбор провода для намотки.

Простой способ с достаточной точностью определить необходимую длину нового провода – посчитать длину одного витка (зная его радиус), умножить на число витков в слое и на число слоев. Динамик сабвуфера SVEN имеет четырехслойную катушку с 34-мя витками в каждом слое. По измерениям, внешний диаметр сгоревшей катушки равен 53 мм, следовательно, длина одного витка (в максимуме, на поверхности катушки) равняется: 53 x 3,14 = 166,42 мм. Умножаем эту длину на общее число витков в катушке: 166,42 x 34 x 4 = 22633,12 мм. Таким образом, округлив в большую сторону (добавив небольшой запас), для перемотки катушки нам необходимо не менее 23 метров эмалированного провода.

Внешний диаметр сгоревшей катушки равен 53 мм (округленно).Внутренний диаметр сгоревшей катушки равен 50 мм (округленно).
Внешний и внутренний диаметры сгоревшей катушки равняются 53 и 50 мм соответственно (измерения примерные по причине наличия деформаций обмотки).



Диаметр провода определяется с помощью микрометра или штангенциркуля. Площадь круглого сечения вычисляется по общеизвестной формуле: S = Pi x R2, где R – радиус провода. Необходимо измерить диаметр провода как по меди (со снятой лаковой изоляцией), так и по изоляции (для нас важен и внешний диаметр будущей катушки). Для удаления изоляционного лака с провода, при измерении диаметра по меди, необходимо нагреть кончик провода до красна (сжечь лак) и удалить продукты сгорания растворителем. По результатам измерений, сгоревшая катушка сабвуферного динамика была намотана проводом диаметром 0,38 мм по меди (сечение 0,113 кв.мм) и 0,44 мм по лаку. Теперь предстоит весьма непростая задача - отыскать такой же, или очень близкий, провод. Если не удается купить нужный провод, можно смотать его с какого-либо электронного устройства. Например, в качестве доноров эмальпровода, хорошо зарекомендовали себя катушки электромагнитных контакторов (пускателей). В зависимости от напряжения и типа контактора, в их катушках применяется провод разных сечений и длин.

Диаметр провода (по меди) сгоревшей катушки. D = 0,38 мм.Диаметр провода (по лаку) сгоревшей катушки. D = 0,44 мм.
Диаметр провода сгоревшей катушки.
По меди - 0,38 мм (фото слева); по лаку - 0,44 мм (фото справа).

Диаметр провода (по меди) для намотки. D = 0,35 мм.Диаметр провода (по лаку) для намотки. D = 0,40 мм.
Диаметр провода для новой обмотки.
По меди - 0,35 мм (фото слева); по лаку - 0,40 мм (фото справа).



Если в результате долгих поисков не удалось найти оригинальный провод, то можно использовать провод другого сечения, с пересчетом числа витков, слоев и сопротивления катушки. Нужно помнить, что меняя сечение провода, меняются и характеристики динамической головки, а так же магнитный зазор и высота намотки. Перед принятием решения о применении в намотке катушки «чужеродного» провода, нужно точно рассчитать геометрические и электрические параметры будущей катушки, спрогнозировать работу динамической головки с новыми параметрами в акустической системе.

Для перемотки катушки динамика от сабвуфера SVEN, удалось отыскать близкий по параметрам провод (диаметром 0,35 мм по меди, 0,40 – по лаку) в катушке КУ 09-18 (24В) контактора ИЭК. Длина провода в катушке контактора почти в два раза превысила необходимое значение.



Обмоточные данные (диметр провода по меди и число витков) в катушках пускателей серий ПМЕ и ПАЕ для частоты тока 50 Гц.

ПМЕ-000.
Напряжение, В 36 127 220 380
Диаметр провода, мм 0,31 0,16 0,12 0,09
Число витков 800 3000 5300 9000
ПМЕ-100.
Напряжение, В 36 127 220 380 500
Диаметр провода, мм 0,38 0,2 0,15 0,11 0,1
Число витков 660 2400 4150 7170 9430
ПМЕ-200.
Напряжение, В 36 36 110 110 127 127 220 220 380 380 500
Диаметр провода, мм 0,57 0,67 0,33 0,38 0,31 0,35 0,23 0,27 0,18 0,20 0,18
Число витков 442 426 1350 1300 1560 1500 2700 2600 4660 4500 5900
Марка провода ПЭТВ ПЭВ-2 ПЭТВ ПЭВ-2 ПЭТВ ПЭВ-2 ПЭТВ ПЭВ-2 ПЭТВ ПЭВ-2 ПЭВ-2
ПАЕ величин III и IV.
Напряжение, В 36 36 110 110 127 127 220 220 380 380 500 500
Диаметр провода, мм 0,62 0,90 0,38 0,47 0,35 0,47 0,27 0,35 0,2 0,27 0,17 0,23
Число витков 350 260 1070 800 1230 920 2130 1600 3680 2760 4850 3640
Величина пускателя III IV III IV III IV III IV III IV III IV
ПАЕ величин V и VI.
Напряжение, В 36 36 110 110 127 127 220 220 380 380 500 500
Диаметр провода, мм 1,2 1,56 0,69 0,83 0,64 0,83 0,49 0,62 0,35 0,47 0,31 0,41
Число витков 198 147 605 445 700 516 1200 890 2070 1540 2730 2020
Величина пускателя V VI V VI V VI V VI V VI V VI

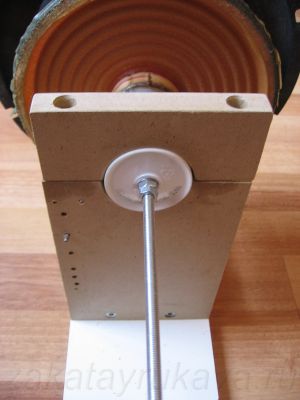

Изготовление намоточного станочка.

Станочек представляет собой П-образною конструкцию, имеющую ось вращения оправки (болванки) катушки динамика и ось вращения катушки с запасом намоточного провода. Для осей необходимо предусмотреть возможность регулировки усилий вращения, то есть какой-либо тормоз, для предотвращения саморазматывания провода. Так же, конструкция станочка должна иметь места для креплений обезжиривающего и клеенаносящего валиков, через которые будет проходить провод перед тем, как попадет катушку динамика. Если же ремонт динамиков не является частым занятием, то достаточно изготовить на скорую руку, показанную на рисунке ниже, конструкцию из обрезков плиты МДФ.

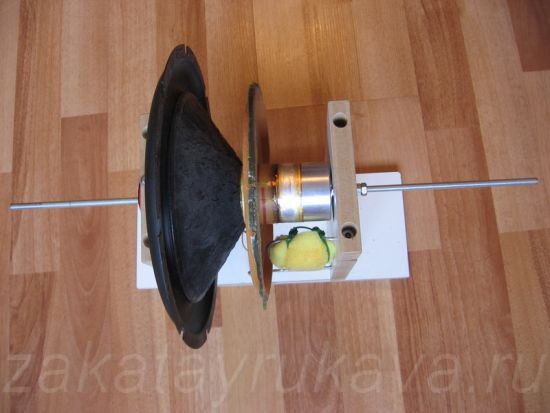

Намоточный станочек.
Намоточный станочек.
Намоточный станочек.
