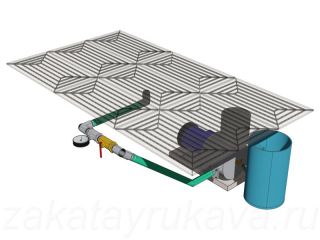

Вакуумная система пресса.Слово «вакуум» имеет два основных смысловых значения: 1. пространство, лишенное какого-либо вещества; 2. среда, содержащая газ, давление которого значительно ниже атмосферного. Нас будет интересовать последнее определение, так как задача вакуумного пресса состоит в создании под облицовочной плёнкой, герметично закрепленной в столе, отрицательного давления воздуха, по отношению к атмосферному. Проще говоря, необходимо выкачивать из-под пленки за определенное время нужный объем воздуха, чтобы пленка смогла обтянуть поверхность заготовок.



Цели, преследуемые при конструировании вакуумной системы (системы удаления, откачивания воздуха), пересекаются с общими постулатами постройки пресса (см. «Часть I. Введение»). Конкретизируем основные из них:

  1. Вакуумная система должна содержать минимум уникальных комплектующих, поставляемых под заказ. В идеале, компоненты вакуумной системы должны быть всегда в наличии в розничной торговой сети.
  2. Приоритет в выборе будем отдавать компонентам, имеющим низкую цену при удовлетворительной надежности и удобстве эксплуатации. В случае нештатной ситуации - выхода из строя любого компонента системы - предприятие должно позволить себе приобрести любой компонент, либо заблаговременно приобрести запасные части.
  3. Вакуумная система должна обеспечивать скорость откачивания воздуха и глубину вакуума, достаточные для изготовления типовых плоских (не гнутых/радиусных) мебельных фасадов и дверных накладок.
  4. Система удаления воздуха должна быть нетребовательна к регулярности технического обслуживания, параметрам окружающей среды и качеству электропитания.
  5. Органы контроля и управления вакуумной системы должны быть максимально простыми, должны информировать оператора о текущем давлении по плёнкой и давать возможность плавно регулировать скорость набора вакуума (выкачивания воздуха).



Составные части вакуумной системы:

  1. Вакуумный водокольцевой насос типа ВВН с баком для воды.
  2. Вакуумный трубопровод, посредством которого происходит доставка воздуха из стола к насосу, и в который вмонтированы запорно-регулировочная арматура (кран) и прибор контроля давления (вакуумметр).
  3. Вакуумная (воздухопроницаемая) столешница из МДФ, позволяющая откачать воздух из каждой точки стола при любом положении заготовок и облицовочной плёнки.

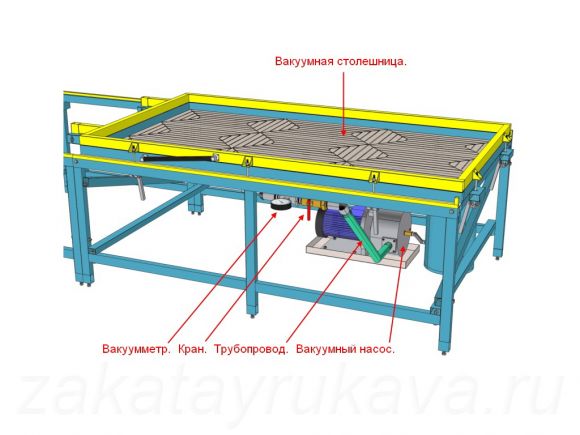

Вакуумная система пресса. Составные части.
Составные части вакуумной системы пресса.



Устройство вакуумного водокольцевого насоса типа ВВН. Монтаж насоса, подключение накопительной ёмкости для воды.

Сердцем вакуумной системы по праву является вакуумный насос. Будем строить пресс на основе водокольцевого насоса ВВН1-1,5-5,5, обладающий достаточно высокими характеристиками для нашего применения. Основные технико-технические характеристики насоса ВВН1-1,5-5,5:

  • Номинальная производительность - 1,57 м3/мин.
  • Остаточное давление – 0,45 мм.рт.ст.
  • Частота вращения – 1500 об/мин.
  • Мощность электродвигателя – 5,5 кВт.
  • Напряжение электродвигателя – трехфазное, 380 В.

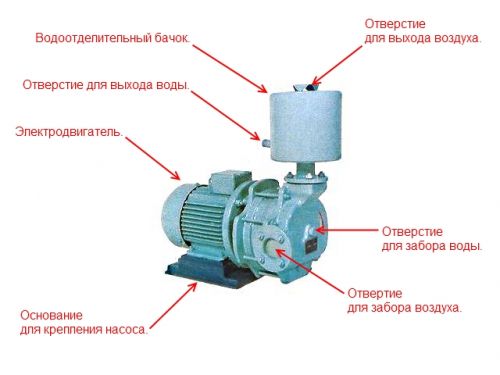

Устройство вакуумного насоса ВВН1-1,5.
Устройство вакуумного насоса ВВН1-1,5.





Согласно инструкции по эксплуатации, принцип действия насоса следующий:

В цилиндре, в направлении указанном стрелкой, вращается эксцентрично установленное рабочее колесо 3. Рабочая полость, образующаяся между втулкой рабочего колеса, корпусом и водяным кольцом, делится на отдельные ячейки лопатками рабочего колеса.
При работе насоса вода, под действием центробежной силы, отбрасывается от втулки колеса к корпусу. При этом объем ячеек на стороне всасывающего окна 1 увеличивается и происходит всасывание газа (воздуха). Затем объем ячеек уменьшается, происходит сжатие и выталкивание газа через нагнетательное окно 2.
Для поддержания постоянного объема водяного кольца и отвода тепла, выделяемого трущимися деталями и сжимаемым газом, необходимо, чтобы через электронасос непрерывно циркулировала чистая (без механических примесей) вода. Вода подводится к центральному отверстию «В» в корпусе насоса и отводится посредством водоотделителя, который предназначен для отделения воды от газа, так как вместе с газом, выходящим из нагнетательного патрубка насоса, выбрасывается так же и вода (почти в том количестве, которое поступило в насос).
Водоотделитель представляет собой вертикальный цилиндрический бачок. В центр днища бачка вварен отрезок трубы, к нижнему концу которого приварен фланец, служащий для крепления его к фланцу нагнетательного патрубка насоса. К верхнему концу трубы приварены три ребра, к которым приварен т.н. фонарь. В верхней крышке бачка имеется отверстие с рефлектором, через которое воздух выходит в окружающую среду.

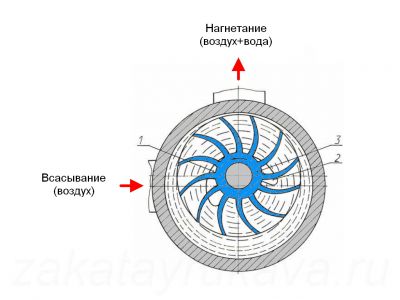

Принцип действия вакуумного насоса ВВН1-1,5.
Принцип действия вакуумного насоса ВВН1-1,5. Отверстие для забора воды не обозначено (расположено перпендикулярно рисунку).



Вакуумный насос монтируют на жестком основании (бетонном полу или специальном фундаменте), выставляют по уровню и жестко закрепляют с помощью анкеров через штатные отверстия. Имеет смысл поставить насос в какой-либо поддон, предназначенный для сбора вытекающей из сальника воды. При удовлетворительном состоянии сальника, поддон наполняется водой, примерно, за один рабочий день. Вода из поддона может вычерпываться вручную, механизировано (с помощью какого-либо мини-насоса), либо самотёком отводится в канализацию через стационарно уложенную трубу.

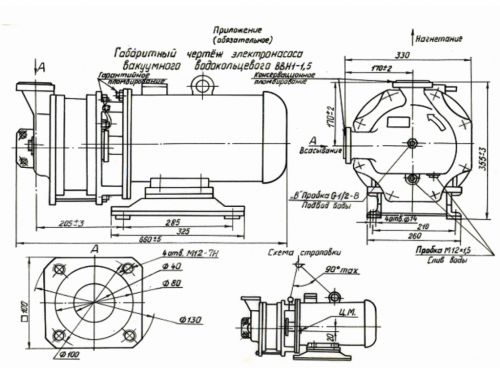

Габаритные чертежи вакуумного насоса ВВН1-1,5-5,5 "Ливгидромаш".
Габаритные чертежи вакуумного насоса ВВН1-1,5-5,5 "Ливгидромаш".



Рядом с насосом устанавливают накопительный бак для воды, объемом не менее 30 л. К баку подсоединяют две трубки на разных высотах: снизу – для забора воды насосом, сверху – для слива отработанной воды обратно в бак. Нижняя трубка должна располагаться на высоте 100-150 мм, из соображений предотвращения попадания в насос осадочного мусора со дна. В процессе циркуляции, вода нагревается, что ухудшает работу насоса. Для наилучшего естественного охлаждения, бак должен быть изготовлен из материала, хорошо проводящего тепло (например, сталь, алюминий). Труба подачи воды в насос должна иметь кран, вкручиваемый в нижнее заборное отверстие насоса, с помощью крана перекрывают подачу воды в моменты простоя. Соединение бака с насосом выполняют с помощью гибких шлангов (выдерживающих температуру до 100°C), крепя их металлическими хомутами.

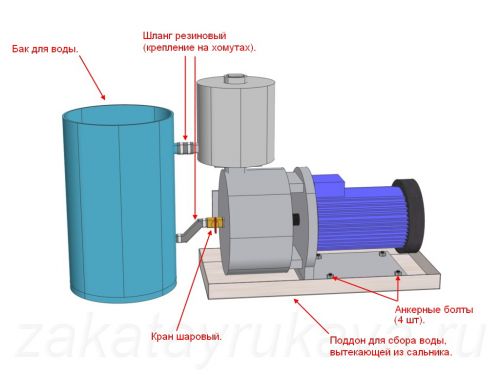

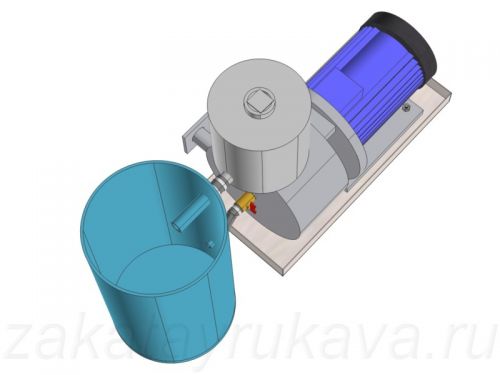

Монтаж вакуумного насоса.
Монтаж вакуумного насоса.
Монтаж вакуумного насоса.









Комментарии


+1 #91 вова 26.01.2016 16:09
Подскажите пожалуйста пойдет ли насос Насос НВ-18 для стола 1300х2500, я не особо в этом понимаю, буду очень благодарен
Цитировать


0 #92 Admin 27.01.2016 14:57
У насоса ВВН-1,5 производительность равняется 1,5 куб.м. в мин, у НВ-18 - 0,3 куб.м. в мин, т.е. в 5 раз ниже. Слишком долго будет происходить откачка воздуха.
Цитировать


0 #93 вова 27.01.2016 18:11
Спасибо за ответ. А можно это компенсировать ресиверами (он их выкачает за определенное время, а потом через кран)? А хватит ли в НВ-18 силы вакуума на прижим?
Цитировать


0 #94 Admin 28.01.2016 00:08
Да, ресивер(ы) нужно ставить для увеличения пиковой производительности. По сравнению с ВВН, предельный вакуум у НВ-18 очень хороший = 133 Па.
Цитировать


0 #95 Игорь70 01.02.2016 20:32
почему вы пишите У насоса ВВН-1,5 производительность равняется 1,5 куб.м. в час. не в час ,а наверно в минуту ,а в час будет 90кубов
Цитировать


+2 #96 Admin 02.02.2016 01:38
Да, в минуту. Исправлено.
Цитировать


-2 #97 артур 03.02.2016 04:11
Подскажите пожалуйста, такие насосы подойдут?
3нвр-1д
нф-8
нвдм-100
Цитировать


+2 #98 Admin 03.02.2016 14:13
Подойдет любой пластинчато-роторный масляный вакуумный насос. Чем меньше остаточное давление, тем лучше. Чем больше производительность, тем лучше. Ориентир - характеристики насоса ВВН-1,5 (есть в статье).
Цитировать


+1 #99 вова 05.02.2016 10:43
Админ, подскажи пожалуйста. Какой нужно использовать фильтр и где или от чего его взять?
Цитировать


-1 #100 Admin 05.02.2016 12:47
Для масляного вакуумного насоса? Не смогу подсказать. Информации много в интернете.
Цитировать


-1 #101 Артур 25.02.2016 10:08
Подскажите,вакуумный насос В-40 не всегда дотягивает углы и фрезерованые фасады.Какая может быть причина, и как увеличить мощность насоса?
Цитировать


+1 #102 Admin 25.02.2016 14:03
Укажите полное название насоса и/или его тех. характеристики.
Цитировать


+1 #103 Шурон 25.02.2016 22:05
Спасибо за отличную статью.
Подскажите пожалуйста, а ввн1-3 слишком большой будет? Просто, можно купить за недорого.Мощность двигателя не пугает.
Цитировать


0 #104 Admin 25.02.2016 22:15
Нормально будет. Производительности много не бывает :-)
Цитировать


0 #105 alex 27.01.2017 18:52
Здравствуйте.
Подскажите пожалуйста подойдет ли вместо вакуумного насоса вихревая воздуходувка BL-420-310
Макс. производительность, м3/ч - 420
Мощность, кВт - 4,0
Макс. избыточное давление, мбар - 310
Макс. вакуум (относительно атм.), мбар -260
Цитировать


0 #106 Admin 28.01.2017 11:23
Не подойдёт по причине слабого вакуума.
Цитировать


0 #107 alex 29.01.2017 08:41
Понял. Спасибо.
Цитировать


0 #108 Олег 31.01.2017 23:56
Доброго времени суток! Подскажите пожалуйста, насос вакуумный 2НВР-5ДМ подойдёт для пресса? или лучше добавить ресивер?
Цитировать


-1 #109 Admin 01.02.2017 09:57
Производительность 2НВР-5ДМ в 5 раз ниже, чем у ВВН1-1,5-5,5. Нужен очень большой ресивер, либо пресс малых размеров.
Цитировать


0 #110 Макс 26.04.2017 23:50
Цитирую Admin:
Производительность 2НВР-5ДМ в 5 раз ниже, чем у ВВН1-1,5-5,5. Нужен очень большой ресивер, либо пресс малых размеров.

На сколько большой? 100л будет достаточно7
Цитировать


0 #111 Admin 27.04.2017 01:56
Это лучше выяснить экспериментально, начав со 100 литров.
Цитировать


0 #112 макс 02.11.2017 21:00
[quote name="Admin"]Это лучше выяснить Доброго времени суток! Кто-нибудь устанавливал НВР-5ДМ на пресс данной конструкции? Установил ресивер 170л. Насос выкачивает его достаточно быстро и такого литража даже хватает для затяжки,но потом давление падает. Ванна герметична!
Цитировать


+1 #113 Vadim 05.02.2019 06:17
Здравствуйте! подскажите вот такой насос пойдет? busch Mink MM 1142 BV ......или это перебор?
( другого нет пока.....)
Цитировать


+1 #114 Руслан 19.03.2020 00:23
замечательная статья, есть вопрос подойдет такой Насос вакуумный 1FС-4А(198 л\мин 50 микрон), ценик для меня приемлемый, использоваться будет не так часто, сами характеристики пойдут???
В этом вопросе не очень шарю)
Цитировать
