Автоматический выключатель. В клеммах зажаты провода с U-образными концами.В статье о подключении электрической розетки мы рассматривали два варианта формования концов проводов перед их заведением в клеммы, выяснили, что в этой операции скрывается много нюансов, существенно влияющих на качество и долговечность электропроводки в целом. В этой статье, мы рассмотрим похожую ситуацию - сравним способы подключения автоматических выключателей (автоматов).





При сборке электрических распределительных шкафов, зачастую возникает необходимость подключения нескольких автоматических выключателей к одному проводнику (как правило, источнику электрического тока). Существует несколько решений это задачи:

  1. Применение специальной шины (гребенки);
  2. Использование многопроволочных (их часто называют многожильными) проводов, обжатых во втулочных наконечниках типа НШвИ;
  3. Соединение однопроволочными (одножильными) проводами.



Соединительная шина (гребенка) - лучший способ подключения автоматов.
Соединительная шина (гребенка).



Многопроволочные провода в наконечниках НШвИ - универсальный способ подключения.
Многопроволочные провода в наконечниках НШвИ - универсальный способ подключения автоматов.



Первый способ подключения самый простой: берем подходящую шину, устанавливаем в шкаф. Соединение по второму способу, с применением многопроволочных проводов, мы тоже упустим и постараемся вернуться к этому вопросу позднее, в отдельной статье. Подробно же остановимся на методе, предполагающем соединение однопроволочными проводами (перемычками).

Этот метод соединения имеет следующие достоинства:

  1. Низкая стоимость.
  2. Как правило, выполняется однопроволочными проводами основной проводки помещения.
  3. Не требует применения специализированного инструмента (обжимных клещей).
  4. Однопроволочный провод предпочтителен по ряду свойств (бОльшие коррозийная стойкость и перегрузочная способность) для типовой электропроводки внутри здания.

К недостаткам метода следует причислить:

  1. Низкая эстетика.
  2. Высокие затраты времени на изготовление однопроволочных перемычек.

Отдельные перемычки - худший способ подключения автоматов.
Отдельные П-перемычки - худший способ подключения автоматов.



Чаще всего, при соединении однопроволочными проводами, используют отдельные П-образные перемычки (см. фото выше). Это быстро, но не надежно. Подобные перемычки зажимаются в клеммах каждого автомата, объединяемых в единую цепь. От источника тока и до последнего автомата ток вынужден идти через каждую клемму автоматов, испытывая её на «прочность». В случае ухудшения электроконтакта хотя бы в одной клемме автоматического выключателя, страдают все потребители после него. По этой причине, соединение автоматов с помощью отдельных П-образных перемычек нельзя считать надежным, его следует применять только в случаях, когда скорость сборки превыше всего. Следует заметить, что зажимать в одной клемме сразу несколько проводов, как правило, не запрещено инструкциями производителей автоматических выключателей.



Для надежного соединения автоматов с помощью однопроволочных проводов, следует применять неразрывный (неразорванный) провод!

Методика подключения автоматических выключателей
неразрывным проводом.

  1. Выбирается отрезок однопроволочного провода нужной длины и сечения. Излишки провода можно не обкусывать, а аккуратно свернуть в кольцо на случай расширения (добавления автоматов), как показано на фотографии ниже.
  2. С помощью круглогубцев производится фигурная гибка провода согласно схеме подключения автоматов. Участок провода для ввода в клемму автомата должен иметь форму буквы «U». Конец провода, который необходимо подключить в клемму автомата, также загибается U-образной петлей, опять же для повышения надежности электрического контакта.
  3. С помощью ножа аккуратно снимается изоляция на нужную длину со всех U-участков. Зачищается ножом (снимается окисная пленка с меди) поверхность оголенного провода. При гибке толстых проводов (с сечением свыше 4 кв.мм) малым радиусом, в месте сгиба может образовываться утолщение, которое будет препятствовать равномерному сжиму провода в клемме автомата, поэтому необходимо выровнять поверхность провода надфилем.
  4. Изготовленная перемычка заводится в автоматические выключатели, зажимаются клеммы.



Заготовка перемычки из неразрывного моножильного провода. Изгибаем с помощью круглогубцев.
Заготовка перемычки из неразрывного моножильного провода. Изгибаем с помощью круглогубцев.



Зачищена изоляция в местах ввода перемычки в клеммы автоматов. Перемычка из неразрывного провода готова.
Зачищена изоляция в местах ввода перемычки в клеммы автоматов. Перемычка из неразрывного провода готова.



Концы проводов подготовлены для подключения к автомату. U-образный загиб концов для надежного контакта.
Концы проводов подготовлены для подключения к автомату. U-образный загиб концов проводов для надежного контакта.



Распределительный шкаф. Автоматы соединены с помощью неразрывных перемычек, предусмотрен запас провода.
Распределительный шкаф. Автоматы соединены с помощью неразрывных проводов-перемычек. Виден запас провода для возможности расширения шкафа (установки дополнительных автоматов, подключая их неразрывным проводом к уже установленным автоматам).



Распределительный шкаф. Автоматы соединены с помощью неразрывных перемычек, предусмотрен запас провода.

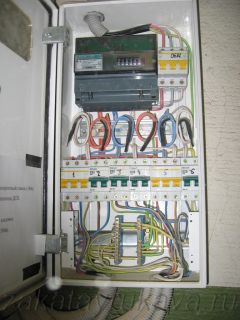

Шкаф учёта электроэнергии. Автоматы и электросчетчик соединены с помощью неразрывных проводов-перемычек. Сделан небольшой запас провода для каждой фазы.



Помимо высокой надежности электроконтакта, способ подключения автоматических выключателей неразрывными U-образными перемычками позволяет выполнять экстренное техническое обслуживание распределительного шкафа по замене автомата без снятия потенциала, то есть под напряжением: выключаем автомат (подлежащий замене), откручиваем винты клемм, снимаем автомат с DIN-рейки, устанавливаем новый, - целостность электроцепи при этом не нарушается,  все остальные линии продолжают работать.
