Цифровой мультиметр APPA 107N без чехла. Поворотный переключатель установлен в положение измерения напряжения. Измерительное оборудование APPA славится долгой безотказной работой, часто эксплуатируется в условиях промышленных предприятий с высокими уровнями запыленности и влажности. В обычных бытовых  условиях, например, на столе радиоинженера, приборы APPA также можно увидеть достаточно часто, так как в ассортименте фирмы имеются и многофункциональные модели с повышенной точностью измерений. Об одном представителе подобных приборов - профессиональном цифровом мультиметре APPA 107N - пойдет речь ниже.

Вся сотая серия мультиметров APPA  позиционируется производителем как высокозащищенные приборы с богатым функциональным оснащением, наличием порта ввода-вывода RS-232, что позволяет мультиметру обмениваться информацией с «внешним миром», например, с компьютером. Под высокой защищенностью следует понимать, во-первых, защиту внутренней электронной начинки прибора от пыли и влаги (класс IP64), во-вторых, наличие мягкого чехла дает мультиметру больше шансов остаться невредимым при падении с высоты.



Модель 107N является предпоследней (по номеру) в своей сотой серии. От самой старшей 109-й модели она отличается только меньшей памятью встроенного регистратора и отсутствием в комплекте кабеля передачи данных, зато существенно выигрывает в цене. Счастливые обладатели сто седьмой модели, которым не требуется подключать прибор к компьютеру (такая возможность появляется с приобретением дата-кабеля) и достаточно шести тысяч ячеек регистратора (что является весьма внушительной цифрой), могут условно считать, что у них лучшая модель сотой линейки приборов.



Технические характеристики цифрового мультиметра APPA 107N.

Таблица 1. Основные измерительные возможности и уровень погрешностей.

Тип измерения

Пределы измерений

Погрешность

Постоянное напряжение

(DCV)

20 мВ

±(0.06% + 60 dgt)

200 мВ

±(0.06% + 20 dgt)

2 В

±(0.06% + 10 dgt)

20 В

200 В

1000 В

Переменное напряжение

(ACV)

20 мВ

40 Гц - 100 Гц: ±(0.70% + 80 dgt)

100 Гц - 1 кГц: ±(1.00% + 80 dgt)

200 мВ

2 В

40 Гц - 100 Гц: ±(0.70% + 50 dgt)

100 Гц-1 кГц: ±(1.00% + 50 dgt)

1 кГц - 10 кГц: ±(2.00% + 60 dgt)

10 кГц - 20 кГц: ±(3.00% + 70 dgt)

20 кГц - 50 кГц: ±(5.00% + 80 dgt)

50 кГц - 100 кГц: ±(10% + 100 dgt)

20 В

200 В

40 Гц - 100 Гц: ±(0.70% + 50 dgt)

100 Гц-1 кГц: ±(1.00% + 50 dgt)

1 кГц - 10 кГц: ±(2.00% + 60 dgt)

10 кГц - 20 кГц: ±(3.00% + 70 dgt)

20 кГц - 50 кГц: ±(5.00% + 80 dgt)

750 В

40 Гц - 100 Гц: ±(0.70% + 50 dgt)

100 Гц-1 кГц: ±(1.00% + 50 dgt)

Постоянный ток

(DCA)

20 мА

±(0.20% + 40 dgt)

200 мА

2 А

10 А

Переменный ток

(ACA)

20 мА

40 Гц - 500 Гц: ±(0.80% + 50 dgt)

500 Гц-1 кГц: ±(1.20% + 80 dgt)

200 мА

2 А

10 А

Сопротивление

(OHM)

200 Ом

±(0.30% + 30 dgt)

2 кОм

20 кОм

200 кОм

2 МОм

±(0.30% + 30 dgt)

20 МОм

±(5.00% + 50 dgt)

200 МОм

±(5.00% + 20 dgt)

2 ГОм

±(5.00% + 8 dgt)

Сопротивление

(LV OHM)

2 кОм

±(0.60% + 20 dgt)

20 кОм

200 кОм

2 МОм

±(0.60% + 50 dgt)

20 МОм

±(7.00% + 50 dgt)

200 МОм

±(7.00% + 20 dgt)

Емкость

(Capacitance)

4 нФ

±(1.5% + 10 dgt)

40 нФ

400 нФ

±(0.90% + 5 dgt)

4 мкФ

40 мкФ

±(1.20% + 5 dgt)

400 мкФ

4 мФ

±(1.50% + 5 dgt)

40 мФ

Частота

(Frequency counter)

20 Гц

±(0.01% + 50 dgt)

200 Гц

±(0.01% + 10 dgt)

2 кГц

20 кГц

200 кГц

1 МГц

Коэффициент заполнения

(Duty factor)

20 % … 80 %

±1% (20 Гц – 10 кГц)

Температура

(Temperature)

-100 … +1200 °C

±(0.1% + 3 °C)

-200 … -100 °C

±(0.1% + 6 °C)



Таблица 2. Функциональное оснащение и прочие характеристики.

Характеристика

Описание

Дисплей

ЖК (20000/4000 отсчетов)

Подсветка дисплея

Есть

Аналоговая графическая шкала

Есть (42 сегмента)

Регистратор данных (Data Logger)

Есть (6000 записей)

Измерение истинного среднеквадратичного значения (True RMS)

Есть

Порт RS-232

Есть (с опторазвязкой)

Выбор предела измерений

Автоматический, ручной

Сохранение показаний в памяти (Store/Recall)

Есть (1000 записей)

Входное сопротивление (измерение напряжения)

10 МОм

Напряжение на щупах (измерение сопротивления)

3.3 В (OHM), 0.6 В (LV OHM)

Минимальная измеряемая частота

5 Гц

Звуковая прозвонка цепи

Есть (порог 50 Ом)

Испытание диодов

Есть (3.3 В)

Автоматическое удержание показаний на экран (Auto HOLD)

Есть

Удержание пиковых значений (Peak HOLD)

Есть (0.5 мс)

Удержание минимальных, максимальных, средних значений

Есть

Относительные измерения (Delta mode)

Есть

Измерение dBm/dB

Есть

Сигнализация ошибочного подключения щупов (Beep Guard)

Есть

Внутренние плавкие предохранители

Есть (2 шт)

Индикация целостности предохранителей

Есть

Защита от пыли и брызг воды

Есть (IP64)

Съемный противоударный чехол

Есть

Элемент питания

«Крона» (9 В)

Автоматическое отключение питания

Есть (30 минут)

Индикатор разряда батареи

Есть

Диапазон эксплуатационных температур

0 ... +50 °C

Вес без чехла

0.4 кг

Вес с чехлом

0.6 кг

Размеры без чехла

200 x 90 x 42 мм

Размеры с чехлом

212 x 100 x 55 мм





Комплект поставки и внешний вид.

Продукт поставляется в картонной коробке, внутри которой компактно упакованы: мультиметр в защитном чехле, измерительные щупы, температурный датчик, ремень для переноски, два зажима типа «крокодил» и инструкции по эксплуатации.

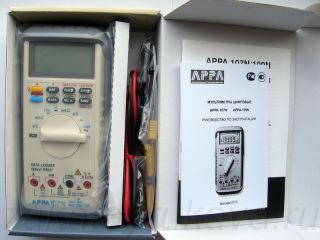

Упаковка цифрового мультиметр APPA 107N.Упаковка цифрового мультиметр APPA 107N.
Упаковка мультиметра.

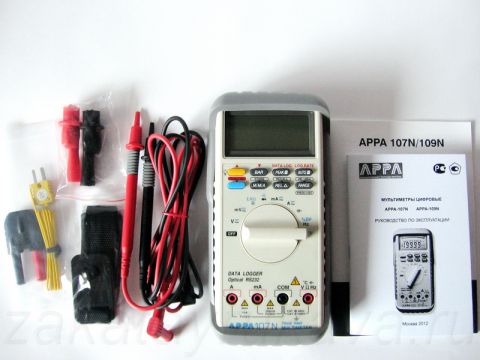

Комплект поставки цифрового мультиметр APPA 107N.
Комплект поставки мультиметра.
Слева-направо: температурный датчик, крокодилы, ремень, щупы, мультиметр в защитном чехле, инструкции.

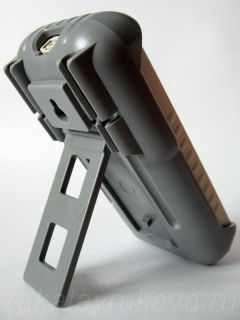

Внешний вид цифрового мультиметр APPA 107N. Мультиметр на подставке.
Внешний вид цифрового мультиметр APPA 107N. Мультиметр на подставке.

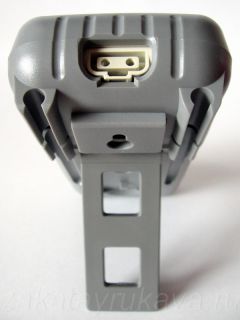

Внешний вид цифрового мультиметр APPA 107N. Мультиметр на подставке. Виден порт RS-232.
Мультиметр на подставке.



Защитный внешний чехол съемный, выполнен из мягкого резиноподобного материала. Сзади чехла имеется угловой упор-подставка, позволяющая установить прибор на столе под углом около 45°, а так же присутствуют отливы для удобного крепления щупов при транспортировке. При снятии защитного чехла, открывается доступ к отсеку с элементом питания - одной девятивольтовой батарейке типа «Крона». Углового упора на корпусе прибора не предусмотрено, поэтому расположить мультиметра под углом при снятом чехлом увы не получится.

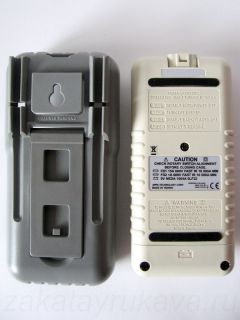

Цифровой мультиметр APPA 107N со снятым чехлом.
Цифровой мультиметр APPA 107N со снятым чехлом.
Прибор со снятым чехлом. Сзади имеются две фрикционные полоски черного цвета.

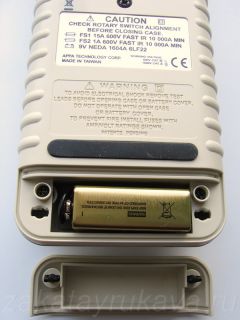

Цифровой мультиметр APPA 107N со снятым чехлом.Цифровой мультиметр APPA 107N. Открытый отсек с элементом питания типа КРОНА.

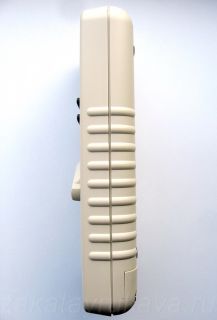

Вид на правый торец прибора (фото слева).
Открытый отсек с элементом питания (фото справа).



Качество комплектных измерительных щупов на высоте. Провода щупов монолитно заделаны в штекер и в ручку. Контактные иглы щупов снабжены съемными колпачками, которые позволяют закрыть или открыть боковую поверхность иглы. Провода имеют хорошую гибкость, их длина около 140 см.

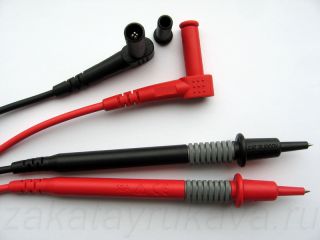

Измерительные щупы цифрового мультиметр APPA 107N.
Комплектные измерительные щупы.



Два зажима типа «крокодил», входящие в комплект поставки, тоже оставляют приятное впечатление. Они полностью изолированы от случайных прикосновений к внутренним металлическим элементам, надежно цепляются за провод сечением до 10 кв.мм.

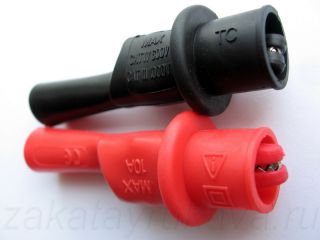

Зажимы типа "крокодил".
Комплектные "крокодилы".

Датчик температуры цифрового мультиметр APPA 107N.Датчик температуры цифрового мультиметр APPA 107N.
Комплектный датчик температуры.



Работа мультиметра.

Экран APPA 107N вполне обычный - типовой жидкокристаллический, средних размеров с хорошей контрастностью и включаемой вручную подсветкой. Помимо цифровых и буквенных знакомест, экран имеет 42-сегментную линейную (аналоговую) шкалу, что позволяет увидеть быстрые изменения измеряемой величины. Частота обновлений числовых показаний на экране стандартная – 2 измерения в секунду, аналоговая шкала обновляется 12 раз в секунду.

Подсветка экрана цифрового мультиметра APPA 107N.
Подсветка экрана.

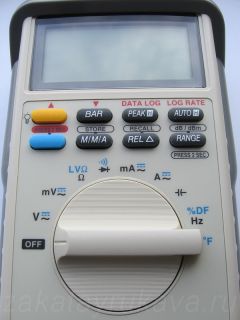

Органы управления цифрового мультиметра APPA 107N.
Органы управления мультиметра.



Сто седьмой APPA умеет измерять переменный и постоянный ток до 10 А, переменное и постоянное напряжение до 750 В и 1000 В соответственно, частоту до 1 МГц, сопротивление до 2 ГОм, емкость до 40 мФ, температуру от -200 до 1200 °C. Последние три  – сопротивление, емкость и температура – выгодно отличаются высокими диапазонами измерений. Как обычно и бывает, при таких замечательных характеристиках производитель решает на оснащать мультиметр функцией измерения индуктивности. К основным измерительным возможностям также можно отнести: измерение сопротивления низким напряжением (0,6 В), измерение коэффициента заполнения %DF (величина обратная скважности), проверку диодов и звуковую проверку целостности соединения. По результатам экспериментов с электролитическими конденсаторами, прибор показал достойную скорость измерения емкости.

Таблица 3. Скорость измерения емкости (получено экспериментально).

Номинал конденсатора

Выбор предела измерения

Время измерения

100 мкФ

Авто

2 с

100 мкФ

Ручной

1 с

4700 мкФ

Авто

10 с

4700 мкФ

Ручной

5 с

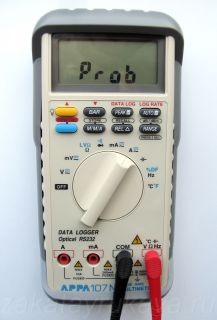

Реакция мультиметра APPA 107N на неправильное подключение измерительных щупов (Beep Guard).
Реакция мультиметра на неправильное подключение измерительных щупов (Beep Guard) - на экране появляется надпись "Prob", зуммер издает постоянный звуковой сигнал.



Важной особенностью прибора является наличие встроенного регистратора данных, что позволяет в автоматическом режиме сохранять в памяти прибора текущее значение на экране. Интервал сохранения в секундах выбирается из двенадцати возможных: 0.5, 1, 10, 30, 30, 120, 180, 240, 300, 360, 480, 600. Для управления регистратором на передней панели прибора есть переназначаемые функциональные клавиши с обозначениями красного цвета. При наличии кабеля передачи данных, память регистратора можно скачать на компьютер.

К другим, более распространенным, функциям 107-й модели можно отнести: автоматическое удержание показаний на экране (в т.ч. и пиковых значений), определение минимума/максимума/ среднего значения, относительные измерения, измерение dB/dBm, сохранение в ручном режиме в память прибора до 1000 значений с возможностью последующего просмотра (кнопки «STORE», «RECALL»).

В заключение отметим, что подопытный мультиметр оставил положительное впечатление благодаря высокому качеству сборки, защитой по IP64, наличию регистратора данных, низкой заявленной погрешности измерений и высокими диапазонами измерений некоторых величин. Немного огорчило отсутствие функции измерения индуктивности, низкий предел измерения частоты (всего до 1 МГц), а так же невозможность угловой установки мультиметра со снятым защитным чехлом. Цена мультиметра APPA 107N традиционно высокая, как и для всей продукции этого производителя.

Скачать руководство по эксплуатации (инструкцию) цифрового мультиметра APPA 107N/109N. [689 Кбайт, pdf-файл]
