Кондукторы Черон МК-01 и МК-14.Самым распространённым типом крепежа для соединения деталей корпусной мебели, изготовленной из ЛДСП, ЛМДФ и других плитных материалов, является конфирмат (евровинт, еврошуруп). Этот тип крепежа требует предварительного засверливания двух разных по диаметру отверстий: глухого несквозного отверстия в торце одной соединяемой детали для резьбовой части конфирмата и сквозного отверстия в плоскости (пласти) второй детали. В процессе сборки, конфирмат вкручивается до тех пор, пока его шляпка ни утопится заподлицо. Шляпка может быть закрыта декоративным заглушками в цвет материала, как показано на рисунке ниже.

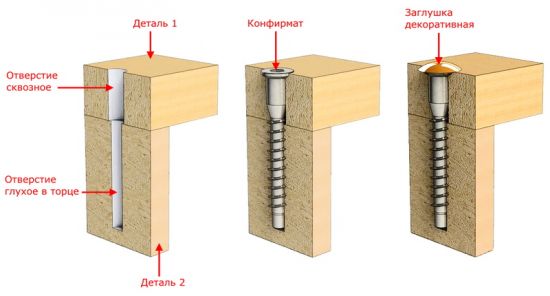

Схема установки конфирмата.

Схема установки конфирмата.
Диаметр глухого отверстия = 4,5-5,5 мм. Диаметр сквозного отверстия = 7-8 мм. Для шляпки рекомендуется выполнять небольшое зенкование.



В самом простом случае, сверление отверстий для установки конфирматов выполняются по разметке ручной электродрелью. У такого способа есть два недостатка – низкие точность и скорость работы. Самым простым шагом к существенному повышению этих двух параметров является применение кондукторов – специальных приспособлений, точно задающих положение сверла на обрабатываемой детали. Рассмотрим два кондуктора компании «Черон» МК-01 и МК-14, а так же боковые упоры к ним и свёрла с ограничителями глубины. Этот набор можно назвать базовым для мастера корпусной мебели.

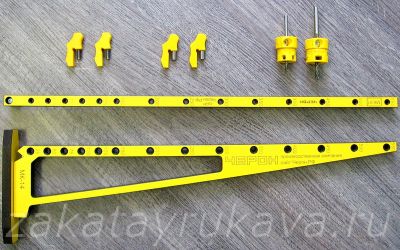

Кондукторы Черон МК-01, МК-14. Боковые упоры УС-23  и УС-26. Свёрла с ограничителями глубины ОС-28 и ОС-29.

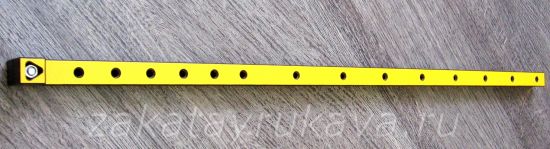

Кондуктор Черон МК-01. Вид сзади.

Полная высота кондуктор Черон МК-01.Высота кондуктор без упора Черон МК-01.
У МК-01 упор имеет высоту 30-16=14 мм, он не будет доставлять неудобств при работе с материалом толщиной от 15 мм.

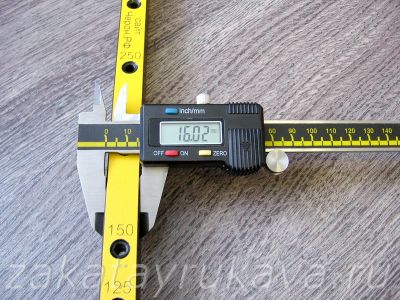

Ширина кондуктор Черон МК-01.
Ширина кондуктора МК-01 равна 16 мм, это говорит о его первоочередном предназначении - обработке 16-миллиметровой плиты.

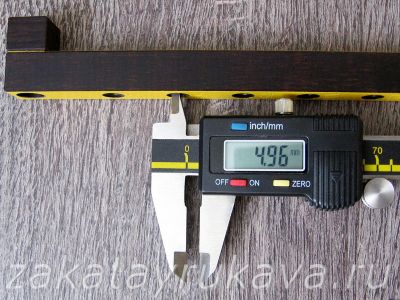

Измерение диаметров отверстий кондуктора Черон МК-01 штангенциркулем.
Диаметр направляющих отверстий у МК-01 равен точно 5 мм.

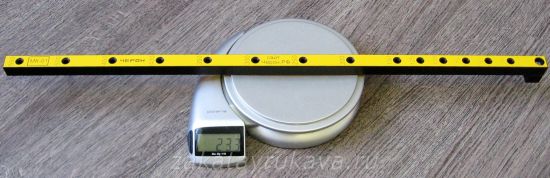

Кондуктор Черон МК-01 на весах.
Весит МК-01 около 200 грамм.

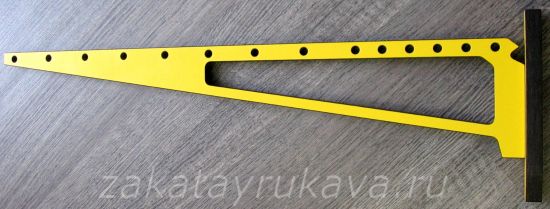

Кондуктор Черон МК-14. Вид сзади.
Кондуктор МК-14 с обратной стороны.

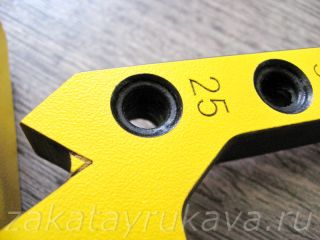

Кондуктор Черон МК-14 близко.
Первое от упора отверстие у обоих кондукторов находится на расстоянии 25 мм, второе - 50 мм. Часто нужного отверстия на 37-миллиметровом расстоянии, к сожалению, нет.

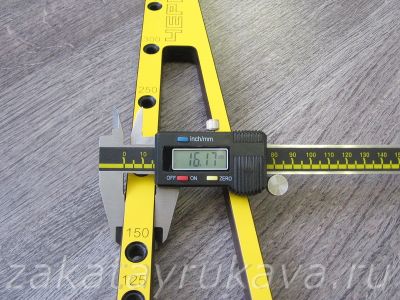

Ширина рабочей части кондуктора Черон МК-14.
Ширина кондуктора МК-14 на одну-две десятых миллиметра больше номинальной толщины обрабатываемого им материала.

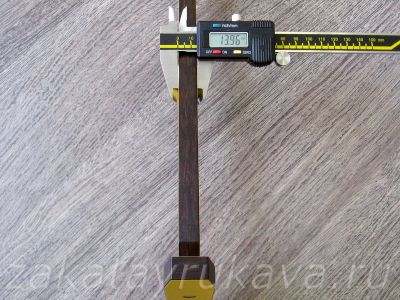

Толщина кондуктора Черон МК-14.
Толщина кондуктора МК-14 равняется 14 мм.

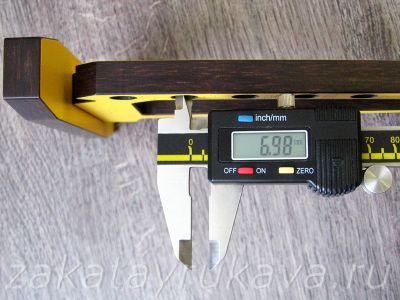

Измерение диаметров отверстий кондуктора Черон МК-14 штангенциркулем.
Диаметр направляющих отверстий у МК-14 равен точно 7 мм.

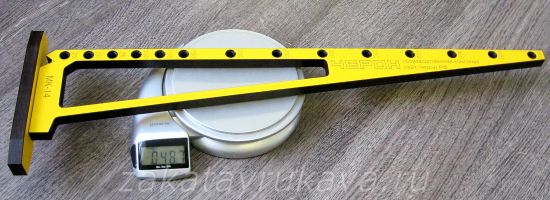

Кондуктор Черон МК-14 на весах.
МК-14 весит полкилограмма.

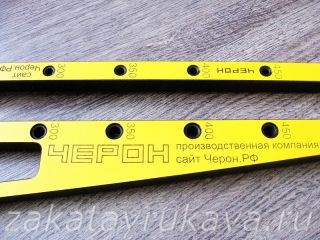

Внутри отверстий кондукторов находятся калёные металлические втулки, что предотвратит их быстрый износ сверлом. Шаг отверстий в кондукторах переменный: сначала - 25 мм, а после отверстия «150» увеличивается до 50 мм, - для большинства применений этого вполне достаточно. Однако, для большей универсальности и удобства работы, предпочтительным был бы постоянный малый шаг 25 мм, а цифровую маркировку отверстий хотелось бы видеть двухцветной (для быстрого и безошибочного поиска), а также двухсторонней - по обеим сторонам кондуктора. Самое дальнее от упора отверстие находится на расстоянии 550 мм - этого вполне достаточно для обработки, например, боковины стандартного шкафа-купе, но в некоторых случаях будет не хватать одного-двух более удалённых отверстий при работе с изделиями большей глубины, которые нередко встречаются при изготовлении мебели на заказ.

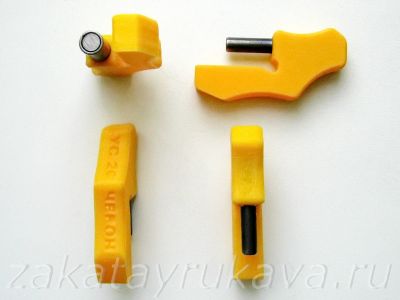

Упоры для кондукторов Черон.
Упоры Черон УС-26  и УС-23 для кондукторов МК-14 и МК-01 соответственно.

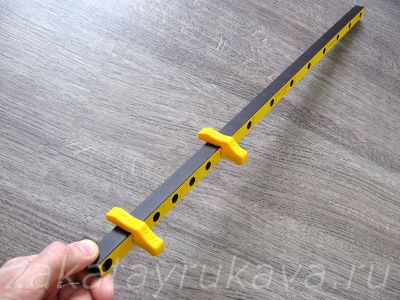

Два упора на кондукторе Черон МК-01.
Упор вставляется в любое отверстие и позволяет точно задать отступ до центра сверления. Отступ равен половине ширины кондуктора (8 мм).

Свёрла 5 и 7 мм с ограничителями глубины сверления ОС-28 и ОС-29 соответственно.Ограничитель глубины сверления без сверла. Виден шариковый подшипник.
Свёрла диаметров 5 и 7 мм с ограничителями глубины (фото слева). Внутри ограничителя находится шариковый подшипник (фото справа).

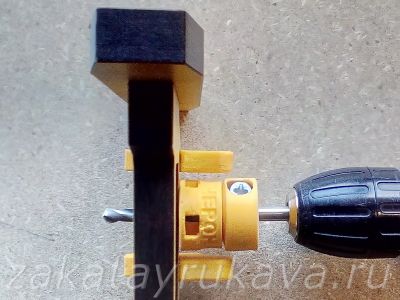

Два упора на кондукторе Черон МК-01.
Установленные в соседние отверстия упоры не мешают работе с ограничителем глубины сверления.



В качестве тестового, выполним соединение двух деталей из 16-миллиметровой ЛДСП на конфирматы. Засверливание в торец будем производить сверлом 5 мм и кондуктором МК-01. Для выполнения сквозного сверления в пласть воспользуемся сверлом 7 мм и кондуктором МК-14. Ограничители сверления применять не будем.

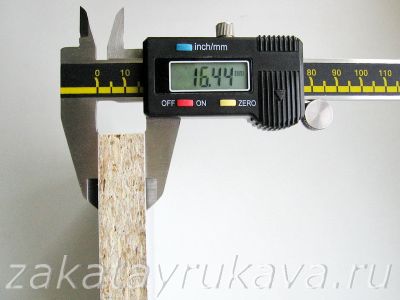

Фактическая толщина ЛДСП, измеренная штангенциркулем, равняется 16,4 мм.
Точная толщина случайно выбранной ЛДСП составляет 16,4 мм.

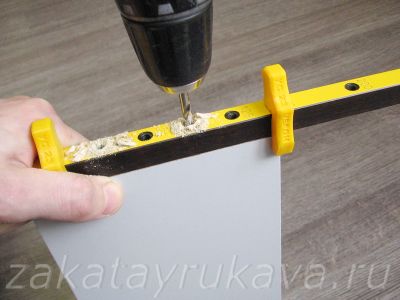

Сверление в торец ЛДСП через кондуктор Черон МК-01.
Сверление в торец.

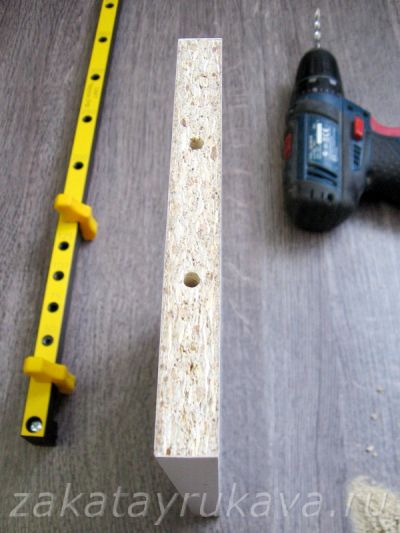

Пара отверстий в торце ЛДСП.
Два глухих отверстия в торце готовы.

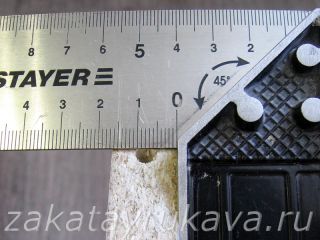

Проверка центровки сверления в торец.
Проверка перпендикулярности сверления в торец.Проверка перпендикулярности сверления в торец.
Перпендикулярность и центровка полученных отверстий в торце не идеальные, но достаточные для соединения на конфирмат.



Установка кондуктора Черон МК-14 на пласти ЛДСП.

Сверление в пласть ЛДСП через кондуктор Черон МК-14.
На тех же расстояниях от края, сверлим сквозные отверстия в пласть ЛДСП через кондуктор МК-14.

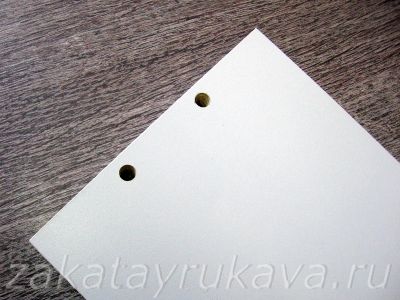

Пара отверстий в пласти ЛДСП.
Два сквозных отверстия в пласти ЛДСП готовы.

Пара отверстий в пласти ЛДСП.Пара отверстий в пласти ЛДСП.
Перпендикулярность и центровка полученных отверстий в пласти тоже не идеальные, но достаточные для соединения на конфирмат.



Детали готовы к соединению.

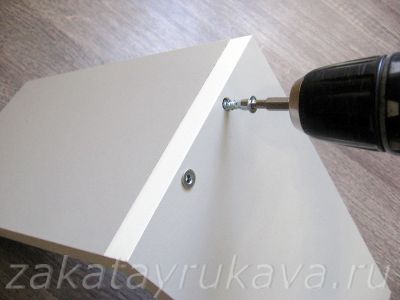

Вкручивание конфирмата.

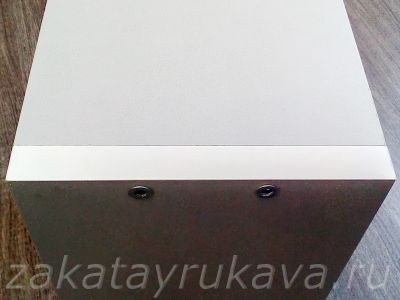

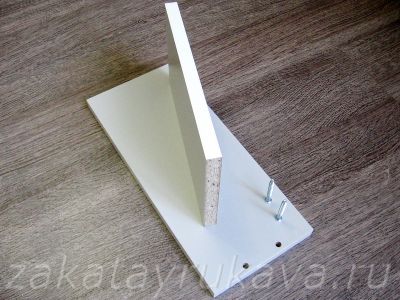

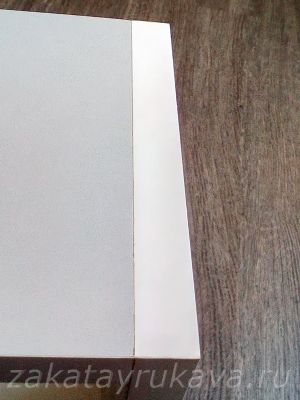

Соединение деталей выполнено.

Соединение деталей выполнено.
Несмотря на мелкие погрешности в точности сверления, благодаря возможности небольшого смещения деталей (юстировки) при сборке на конфирматы, удалось добиться идеального совмещения деталей.



Соединение на шканты.

Во многих случаях, соединение деталей только лишь одними конфирматами является достаточным. Но иногда, когда необходимо сделать незаметное (без сквозного сверления) соединение или обеспечить повышенную прочность соединения, применяются шканты (цилиндрические стержени) в паре с конфирматами или без них. Особенность установки шкантов заключается в необходимости очень точного сверления отверстий, так как никакой юстировки после сборки данный тип соединения не допускает. Для установки шканта, в пласти детали необходимо выполнить также глухое отверстие, как и в торце. В отличие от «конфирматных» отверстий, сверление отверстий для шкантов необходимо производить только после фиксации кондуктора струбцинами к обрабатываемой детали, как будет показано ниже, ручной прижим не позволяет добиться требуемой точности.

В качестве тестового, выполним соединение двух деталей из 16-миллиметровой ЛДСП на шканты сначала по краям, а затем и по центру. Засверливание в торец и в пласть будем производить сверлом 7 мм через кондуктор МК-14. Задавать глубину погружения сверла будем ограничителем Черон ОС-29.

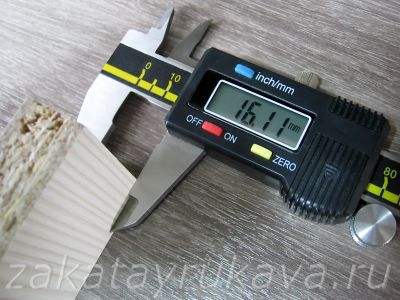

Фактическая толщина ЛДСП, измеренная штангенциркулем, равняется 16,1 мм.
Точная толщина случайно выбранной ЛДСП составляет 16,1 мм.

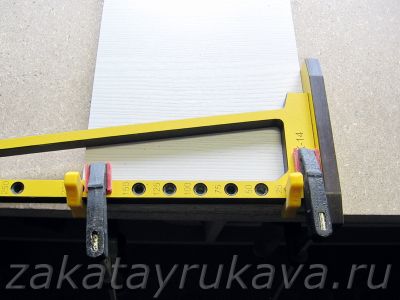

Кондуктор Черон МК-14 зафиксирован на детали струбцинами.

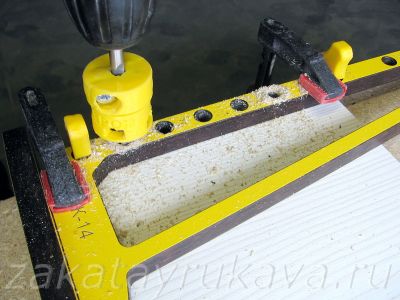

Сверление через кондуктор Черон МК-14 сверлом 7-миллиметров с ограничителем ОС-29.
Фиксируем кондуктор на детали струбцинами и сверлим в пласти два глухих отверстия с применением упоров.

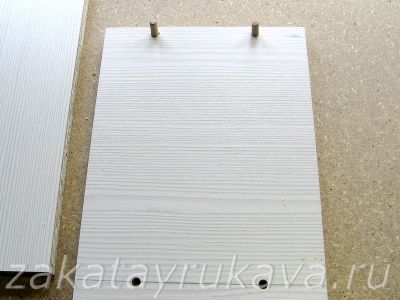

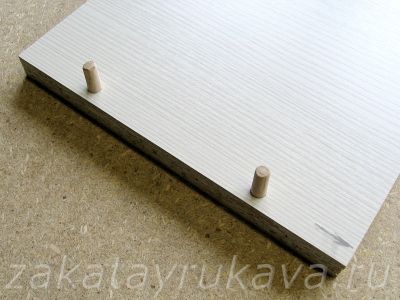

Шканты установлены в отверстия на пласти.
Вставляем в отверстия шканты диаметром 7 мм. Стрелкой на детали обозначена базовая сторона, к которой всегда будет прикладываться упор кондуктора для достижения наибольшей точности.

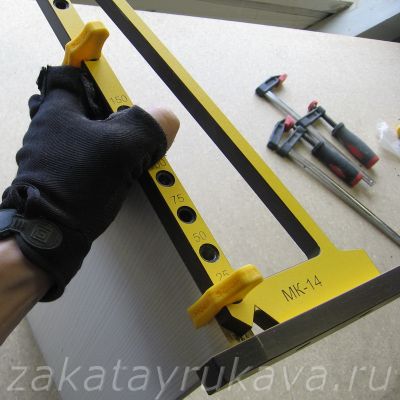

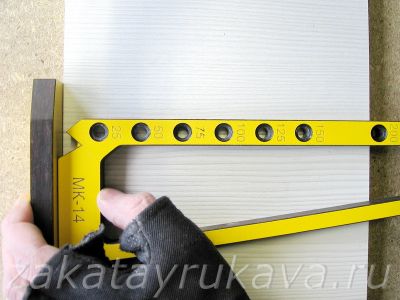

Установка кондуктора МК-14 на торец ЛДСП.
Зафиксировать струбцинами кондуктор на торце детали проблематично, поэтому сверлим без них.

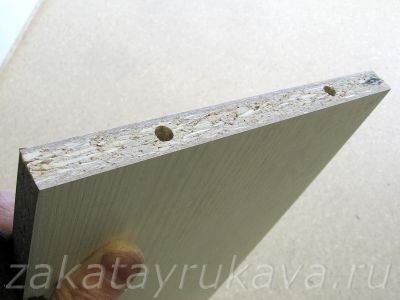

Отверстия диаметром 7 мм в торце детали.
В торце второй детали получаем пару ответных 7-миллиметровых отверстий. Стрелкой обозначена базовая сторона.

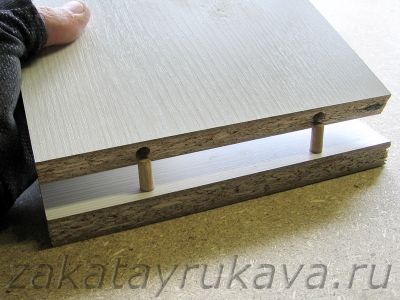

Соединение двух деталей на шканты.
Соединяем детали.

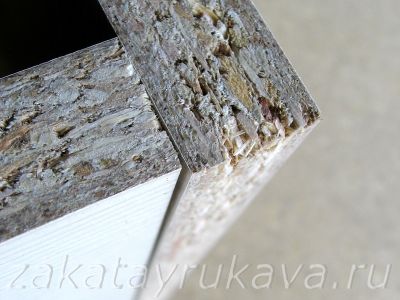

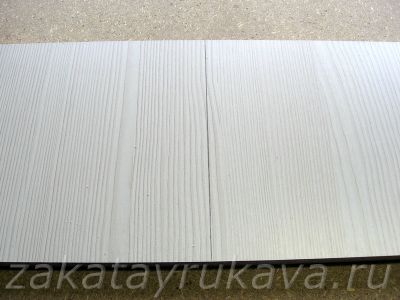

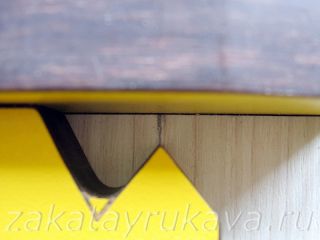

Ступенька при соединении на шканты.

Ступенька при соединении на шканты.
По торцам обе детали сошлись идеально, несмотря на сверление в торец без струбцин. По плоскости же есть небольшая равномерная ступенька шириной около одного миллиметра. Эта ступенька будет присутствовать всегда, а её ширина зависеть от фактической толщины применяемого материала, а так же от степени давления на упоры при прижиме кондуктора к детали (пластмассовые упоры слегка изгибаются при сильном давлении).





Работа кондуктором по обратной стороне.
Чтобы просверлить глухие отверстия на противоположном конце детали, не меняя базовой стороны, мы вынуждены перевернуть кондуктор нерабочей стороной вверх. Для эксперимента, на этот раз не будем фиксировать кондуктор струбцинами.

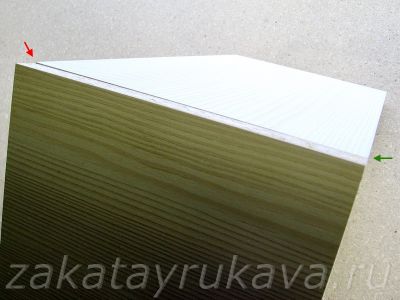

Неравномерная ступенька при соединении на шканты.
Соединяем детали и получаем неравномерную ступеньку: со стороны красной стрелки ступенька шириной около миллиметра, со стороны зелёной - отсутствует. Таким образом, при соединении на шканты, прижим кондуктора струбцинами обязателен!





Разметка карандашом на пласти ЛДСП.
Размечаем центр детали.

Совмещение кондуктора с разметкой.

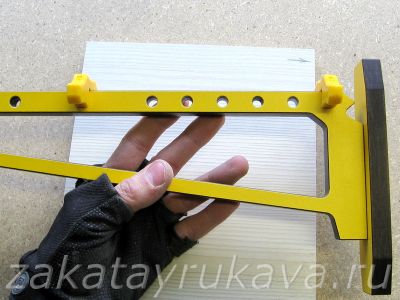

Кондуктор на пласти ЛДСП.
Прикладываем кондуктор по разметке и выполняем сверление (упоры не используются).

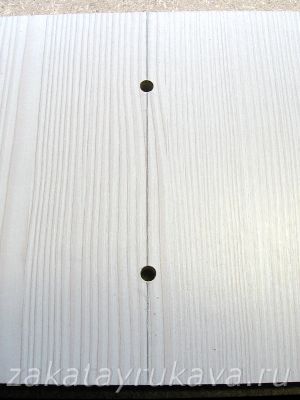

Отверстия со шкантами и без них.

Небольшая неточность сверления при ручном прижиме кондуктора.
Полученные отверстия слегка смещены от линии разметки по причине отсутствия фиксации струбцинами. Для центрального расположения детали эти смещения не критичны.

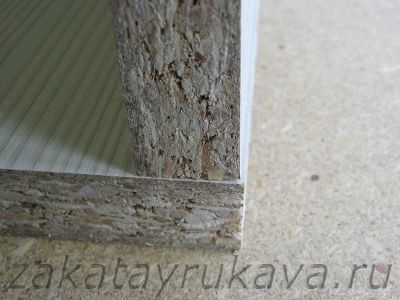

Точность соединения по торцам.
Торцы деталей совпадают.

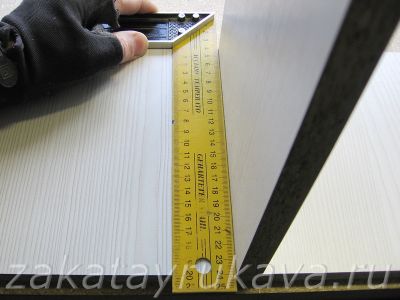

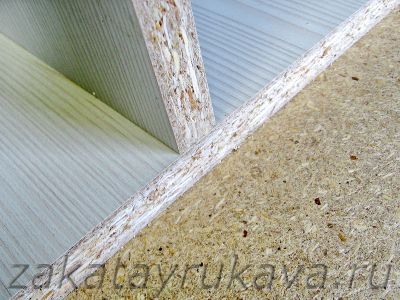

Перпендикулярность соединения.
Перпендикулярность центральной детали близка к идеальной.





По результатам экспериментов, можно сделать следующий вывод. Кондукторы Черон МК-01 и МК-14 производят впечатление качественно сделанных, необходимых в повседневной работе мебельщика приспособлений, экономящих время и повышающих качество конечного продукта. С их помощью, сборка на конфирматы происходит быстро и точно, без предварительной разметки. При сборке на шканты, кондукторы имеют ограниченную функциональность, но тоже вполне применимы во многих случаях. В качестве возможных доработок кондукторов в будущем, производителю можно рекомендовать внести следующие изменения в конструкцию: увеличить длину на 50-100 мм, сделать кондукторы двусторонними с постоянным шагом 25 мм, не забыв про важное отверстие "37 мм", нанести маркировку отверстий двухцветным шрифтом.
